Jak transportować ciężkie moduły akumulatorowe?

Klient

Producent wysokowydajnych modułów akumulatorowych zwrócił się do firmy Antalis z prośbą o pomoc w znalezieniu systemu pakowania, który zapewniłby bezpieczeństwo produktów podczas transportu.

Wyzwanie

Marka potrzebowała zaprojektować rozwiązanie opakowaniowe, które chroniłoby ciężkie moduły baterii podczas transportu, zapobiegając ryzyku przewrócenia.

Aby mieć pewność, że produkty dotrą na miejsce w nienaruszonym stanie, potrzebne były następujące elementy:

•  Stabilizacja 10 modułów akumulatorowych, o wadze 80 kg każdy, podczas transportu zagranicznego
•  Oddzielne moduły zapobiegające uszkodzeniom kontaktowym podczas przenoszenia

Rozwiązanie Antalis

Zespół Antalis ds. opakowań opracował niestandardowy, wysokowydajny, sztaplowany system magazynowania z prowadnicami do blokowania modułów akumulatorów w miejscu i z paletami zapobiegającymi przewracaniu się dla dodatkowej stabilności.

Wykonana na zamówienie platforma została w całości zrobiona z drewna, z ramą i podstawą z jodły impregnowanej HT i sosnowej sklejki panelowej zapewniającej wytrzymałość.

Posiada ona również kontener ISO o odpowiednich wymiarach, zamontowany na dwukierunkowych paletach z zabezpieczeniem przed wywróceniem. Dzięki możliwości układania modułów w dwóch stosach obok siebie, zaprojektowane rozwiązanie pozwoliło na równomierne rozłożenie ciężaru na platformie i mogło utrzymać łącznie 1600 kg.

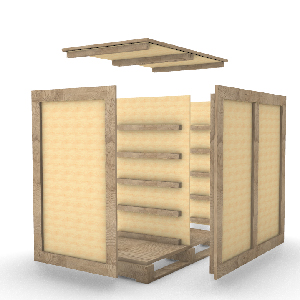

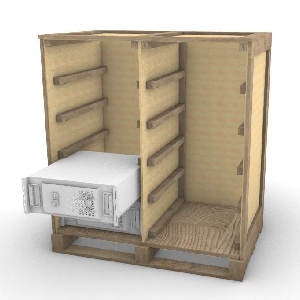

Cała konstrukcja została przytwierdzona na miejscu, z wyjątkiem przedniej części, która - przymocowana za pomocą metalowych klipsów - była zdejmowana, w celu łatwego załadowania i rozładowania zawartości. Nasi projektanci ustrukturyzowali wnętrze kontenera za pomocą prowadnic zaprojektowanych w celu utrzymania modułów baterii w pozycji poziomej, blokując je oddzielnie, aby zapobiec przemieszczaniu się ładunku podczas transportu oraz uniknąć zadrapań i otarć.

Platforma była idealnie dopasowana do ścian przednich i bocznych, a także zrównana z podłożem, dzięki czemu opakowanie stanowiło jedną całość, bez nawisów i możliwości przemieszczania się ładunku.
